Fan Coil – Entenda como funciona e suas vantagens

19 de junho de 2017

Saiba mais sobre o Fan Coil e entenda por que ele é indicado para grandes ambientes

O que é Fan Coil

Fan Coil é o equipamento indicado para climatizar grandes ambientes ou locais abertos, onde os climatizadores convencionais não conseguem fornecer refrigeração necessária, pois a potência desses aparelhos não supre as necessidades.



Recomendação de uso para Fan Coil

Condicionadores de ar do tipo Fan Coil são recomendados para projetos que demandam uma grande quantidade de cargas térmicas de dissipação, a exemplo de shopping centers, cinemas, prédios comerciais, hospitais, galpões, centros de eventos, bancos, etc. Seu uso é muito indicado para climatização de grandes escritórios, pois eles resfriam tranquilamente um andar inteiro de um prédio mantendo a temperatura dos ambientes uniforme.

Espaços menores como laboratórios, salas de cirurgias e locais que precisem de um sistema forte de refrigeramento de ar também podem ter indicações para a instalação de Fan Coils. O Fan Coil pode até ser recomendado também para instalações residenciais, mas apenas quando o projeto de refrigeração se estender a todos os cômodos da casa.



Como funciona um Fan Coil

O sistema de funcionamento do Fan Coil é semelhante ao de um evaporador comum dos sistemas de ar condicionado convencionais, porém, em vez de utilizar gás refrigerante, utiliza água com temperatura controlada e tratada em seu sistema para fazer a climatização.

Para funcionar, o sistema do tipo Fan Coil faz uso de um fluido intermediário, que nada mais é do que água gelada exclusivamente ou misturada com etileno-glicol (o mesmo produto adicionado no sistema de arrefecimento dos carros).

O fan Coil portanto, é uma caixa que tem uma serpentina de cobre/alumínio por onde circula essa água gelada. O ar é direcionado através de um ventilador para o sistema de filtragem e depois para as serpentinas de onde será insuflado até o ambiente.

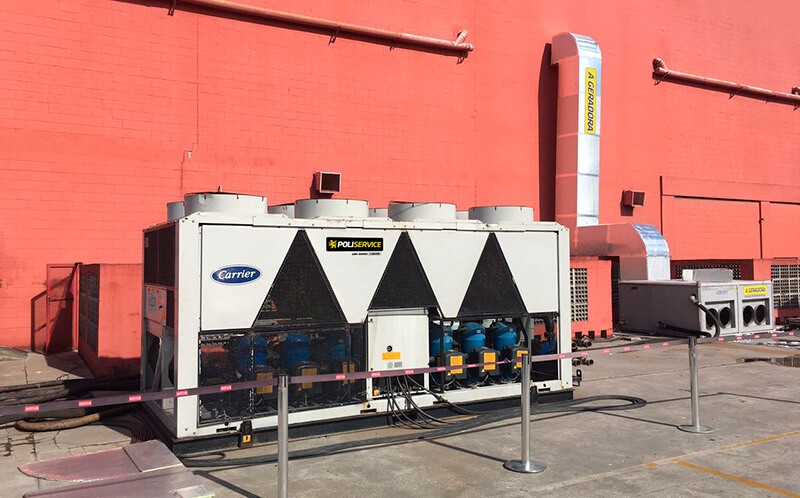

Quando a água passa pelo Fan Coil, o ambiente é climatizado retirando-se o calor, que é absorvido pela água sendo levado ao chiller, onde ocorre a condensação em uma torre de arrefecimento para resfria-la e retornar ao mesmo ciclo novamente.

Em casos de sistemas menores, a condensação também pode ser realizada por trocadores de calor conhecidos como ar/ar. A água circulante na serpentina do Fan Coil deve estar em temperatura por volta de 7ºC, devolvendo para o chiller com cerca de 12ºC.

Em resumo, o Fan Coil contém em seu interior uma serpentina de cobre ou alumínio, na qual circula a água, um ventilador dotado de motor e correias que captam o ar do ambiente, conduzindo-o a um sistema de filtros, que depois passa pela serpentina a uma temperatura mais baixa que a do ambiente, onde acontece a refrigeração e a devolução do ar ao ambiente externo, devidamente refrigerado e filtrado. Dependendo do modelo do aparelho e sua capacidade, os dutos podem existir ou o insuflamento pode ser direto.



Modelos e capacidade térmica dos Fan Coils

Os modelos de Fan Coil são variados e a escolha do modelo ideal dependerá do projeto do ambiente e tamanho do local que deverá ser resfriado. Já a unidade externa desses aparelhos é conhecida como Central de Ar Gelada (CAG) e sua estrutura é projetada com mais de um chiller. Sua dimensão pode variar, podendo ser entre um a dezenas de metros quadrados.

As unidades externas dos aparelhos Fan Coils podem parecer com splits, porém, quanto maior o ambiente e a potência, maior será o aparelho. Os Fan Coils de maior capacidade, por exemplo, podem ser tipo Selfs Contained (quando reúnem todas as unidades dentro de um único aparelho).

A capacidade térmica dos Fan Coil são medidas em em TR (1TR corresponde a 12 mil BTUs) e a capacidade mínima desses aparelhos é de 100TR, com exceção dos chamados “Fancoletes”, que são os aparelhos de menor capacidade, as quais variam entre ¾ de TR a 5TR.



Vantagens no uso de Fan Coil

O uso de sistemas de condensação de água, como Fan Coils são vantajosas para locais com grandes dimensões, onde se necessita de maior eficiência energética. Um Fan Coil pode apresentar o dobro de eficiência dos demais condensadores.

É válido salientar ainda, que os projetos de instalações de grande porte precisam adotar medidas que privilegiem a certificação LEED (Leadership in Energy and Environmental Design), utilizado em mais de 140 países.

Como a utilização de Fan Coils gera economia de energia elétrica em grandes instalações, a escolha por esse modelo de resfriamento é um fator importante para conseguir a certificação LEED, que beneficia projetos com foco na sustentabilidade de suas atuações.
